En 1870 se crea el Instituto Geográfico y se emprende la tarea de cartografiar por primera vez la superficie de España con detalle.

Para ello se dan unas instrucciones detalladas y se especifica que la escala emplear sea 1:25.000. Curiosamente la primera provincia en que se comienzan los trabajos es Córdoba (Ruiz Morales, 2005). En 1940 se realiza el último de ellos.
Las minutas cartográficas son los planos de trabajo previos a la realización del Mapa Topográfico Nacional. Tienen una escala más detallada (el MTN es 1:50.000) y en algunos casos son bastante anteriores. Suele haber una serie de altimetría, una de planimetría y otra conjunta. A veces con varias versiones.

Estos planos están realizados y organizados por términos municipales, y en ellos los caminos figuran siempre con sus nombres. Aunque no tenemos ninguna referencia clara de que los caminos sean de uso público, parece poco probable que en aquellos tiempos se reflejaran caminos de uso privado. Además en numerosas ocasiones se realizan rectificaciones en distintas fechas en los mismos planos, hasta los años 60.
Estos planos llevan también algunos trabajos previos, como levantamientos geodésicos o los deslindes y amojonamientos de los términos municipales. Para su realización se emplearon unos cuadernos de campo donde los topógrafos realizan unos croquis, situando los caminos por referencia a puntos visibles, y anotan los puntos donde comienzan y acaban y la anchura del camino.
Por tanto, de estos cuadernillos, además de poder obtener más detalle de donde se sitúa el camino, podemos obtener la anchura que visiblemente tenía el camino en aquella época.
Tanto los planos como los cuadernillos de campo se pueden conseguir en el Archivo del IGN, situado en su sede de Madrid, calle General Ibañez de Íbero, 3. Se pueden pedir los mapas también por correo electrónico, y realizan reproducciones, que hay que pagar. Su página web es www.ign.es. El teléfono del archivo es 915979772. Los planos también están incorporados al Centro de Descargas del CNIG http://centrodedescargas.cnig.es, y por tanto se pueden descargar sin coste alguno.



En Córdoba capital hay cuatro series de planos, así como la delimitación del término municipal, de 1871, con 7 planos, y los planos de los núcleos de población de Santa María de Trassierra, Cerro Muriano y Alcolea. Habría que añadir también las hojas oficiales del IGN.



Tenemos también otras versiones, que no aportan mucho, ya que básicamente se repite la información de estos planos, y algunas otras hojas sueltas.



Detalles que aparecen en las cuatro series:

En todas aparecen los caminos, que son esencialmente los mismos, y toponimia como cursos de agua y cortijos.



Serie A, Planimetría inicial de 1871.

Escala 1:25.000. 28 planos organizados por zonas y subzonas.

Esta serie es la que se puede ligar directamente con los cuadernillos.

- Número de itinerario (caminos, arroyos y deiferencias de cultivos) en los cuadernillos, las estaciones y los puntos de referencia.

- Tipo de cultivo, con los límites de cada cultivo


Serie B, planillas borrador de 1872.

Escala 1:25.000. 12 planos organizados en cuadrículas. Falta 1 de la campiña.

Planos sintetizados en cuadrículas.

- Tipo de cultivo, con los límites de cada cultivo

- Estaciones de los itinerarios, pero sin número de itinerario

- Numerosas anotaciones sin significado, algunas adiciones


Serie C, Planillas definitivas de 1872

 Escala 1:25.000

 11 planos sintetizados en cuadrículas y más limpios

- Tipo de cultivo, con los límites de cada cultivo

- Bastantes anotaciones y adiciones posteriores, de los años 10 y 20


Serie D, Altimetría, de 1872, revisada entre 1891 y 1893.

Escala 1:25.000, aunque algunos planos están reducidos a 1:50.000. 29 planos organizados por zonas y subzonas.

- Curvas de nivel, con líneas de cordales y altitudes, muy detalladas.

- Mayor profusión de toponimia, sobre todo de orografía, pero también con más detalles de lugares y construcciones.

- Mayor detalle de hidrografía

- Algunas anotaciones posteriores. Comentarios sobre incongruencias entre la planimetría y las curvas de nivel.



Para la actualización del inventario de caminos Emasig georreferenció la planimetría inicial y las plantillas definitivas, para Google Earth, y los cuadernillos están colgados de la web del Ayuntamiento.

En todos los casos la negrita corresponde con las zonas de sierra.



Serie A: Planimetria de 1871

a1-141142-13 633x640

Descarga para Google Earth - Plano en jpg

 Croquis aproximado de los mapas

 15-2(GE)- - JPG
 8-1(GE)- - JPG 15-1(GE)- - JPG
13(GE)- - JPG 12(GE)-- JPG 14(GE)- - JPG 8-2(GE)- - JPG 5 -1(GE)- - JPG 9(GE)- - JPG 10(GE)- - JPG 11(GE)- - JPG
2-3(GE)- - JPG 2-2(GE)- - JPG 2-1(GE)- - JPG 5-2(GE)- - JPG 6-1(GE)- - JPG 7-1(GE)- - JPG 7-2(GE)- - JPG
1-2(GE) -- JPG 1-1(GE)- - JPG 3-1(GE)- - JPG 3-2(GE)-- JPG 4-1(GE)-- JPG
1-3(GE)-- JPG 3-3(GE)- - JPG 3-4(GE)-- JPG 4-2(GE)-- JPG


Cuadernillos de trabajo de campo (descarga en pdf desde la página del Ayuntamiento)

Zona 15
Zona 8
Zona 13 Zona 12 Zona 14 Zona 5 Zona 9 Zona 10 Zona 11
Zona 2 Zona 6 Zona 7
Zona 1 Zona 3 Zona 4


Serie B: Planillas borrador (1872)

140070 640x469

Por tener menos calidad las ponemos solo en JPG. Desde la página del IGN se pueden descargar también en ECW

A1 (JPG) A2 (JPG) A3 (JPG)
B1 (JPG) B2 (JPG) B3 (JPG)
C1 (JPG) C2 (JPG) C3 (JPG) C4 (JPG)
D1 (JPG) falta D3 (JPG)


Serie C: Planillas definitivas (1872).

muestraplanilla 640x477

Están ordenadas en cuadrícula sobre el termino municipal:

Descargas para Google Earth y JPG

A1 (Google Earth)--JPG A2 (Google Earth)--JPG A3 (Google Earth)--JPG
B1 (Google Earth)--JPG B2 (Google Earth)--JPG B3 (Google Earth)--JPG B4 (Google Earth)--JPG
C1 (Google Earth)--JPG C2 (Google Earth)--JPG C3 (Google Earth)--JPG C4 (Google Earth)--JPG


Serie D: Altimetría (1872, revisadas entre 1891 y 1893)

muestratopo 640x635

En el IGN se puede descargar en dos formatos: imagen JPG sin georreferenciar, y ECW georreferenciado. El formato ECW no se puede visualizar con los visores de imágenes habituales, pero se puede incorporar a los SIG.

Croquis aproximado

2-1_1 (ECW- -JPG)

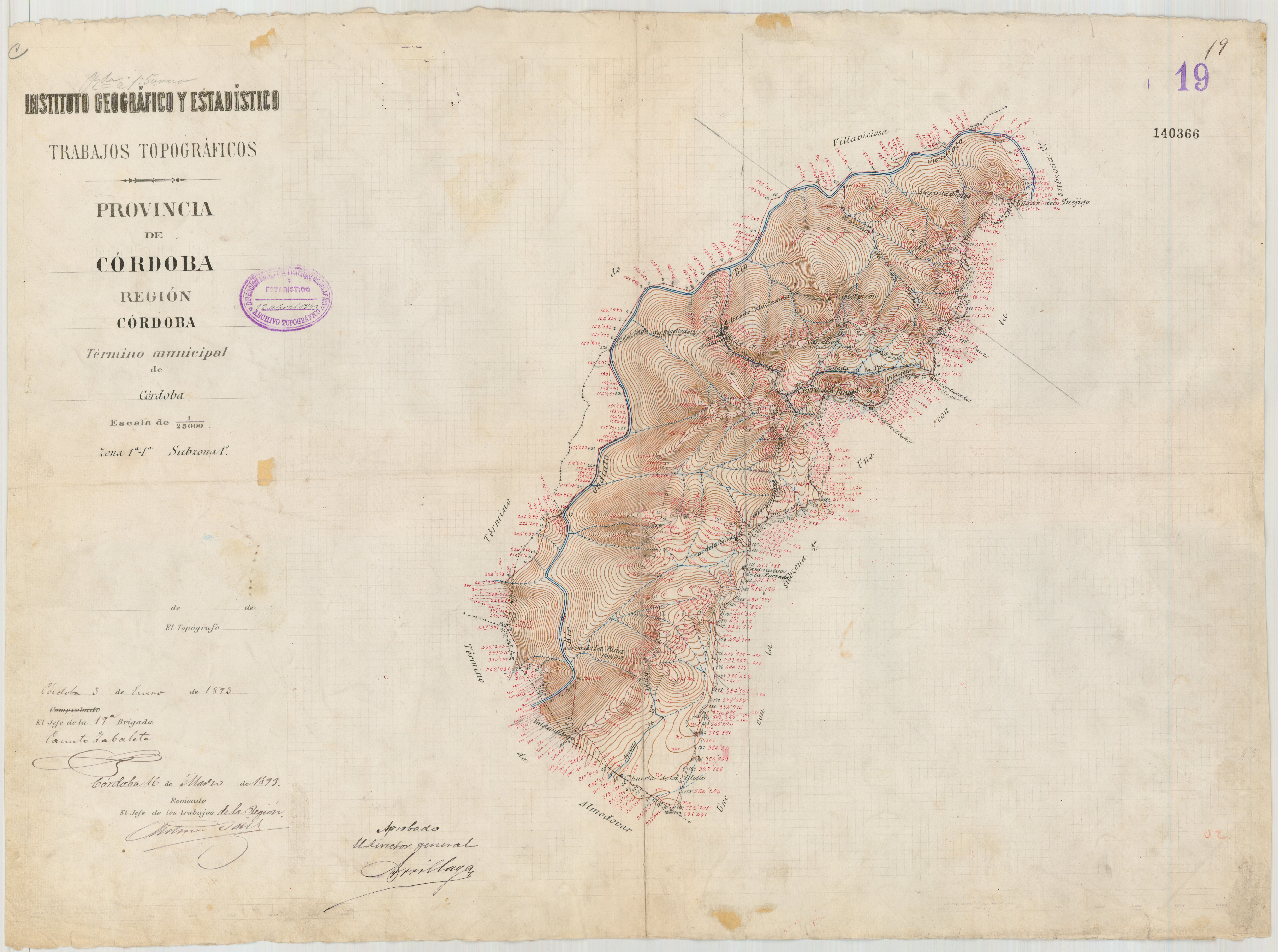

1-1_1 (ECW)- -JPG 1-1_2 (ECW)- -JPG 1-1_3-1 (ECW)- -JPG 1-1_3-2 (ECW)- -JPG 1-1_6 (ECW)- -JPG 2-1_2 (ECW)- -JPG 2-1_3 (ECW)- -JPG
1-1_4 (ECW)- -JPG 1-1_5 (ECW)--JPG

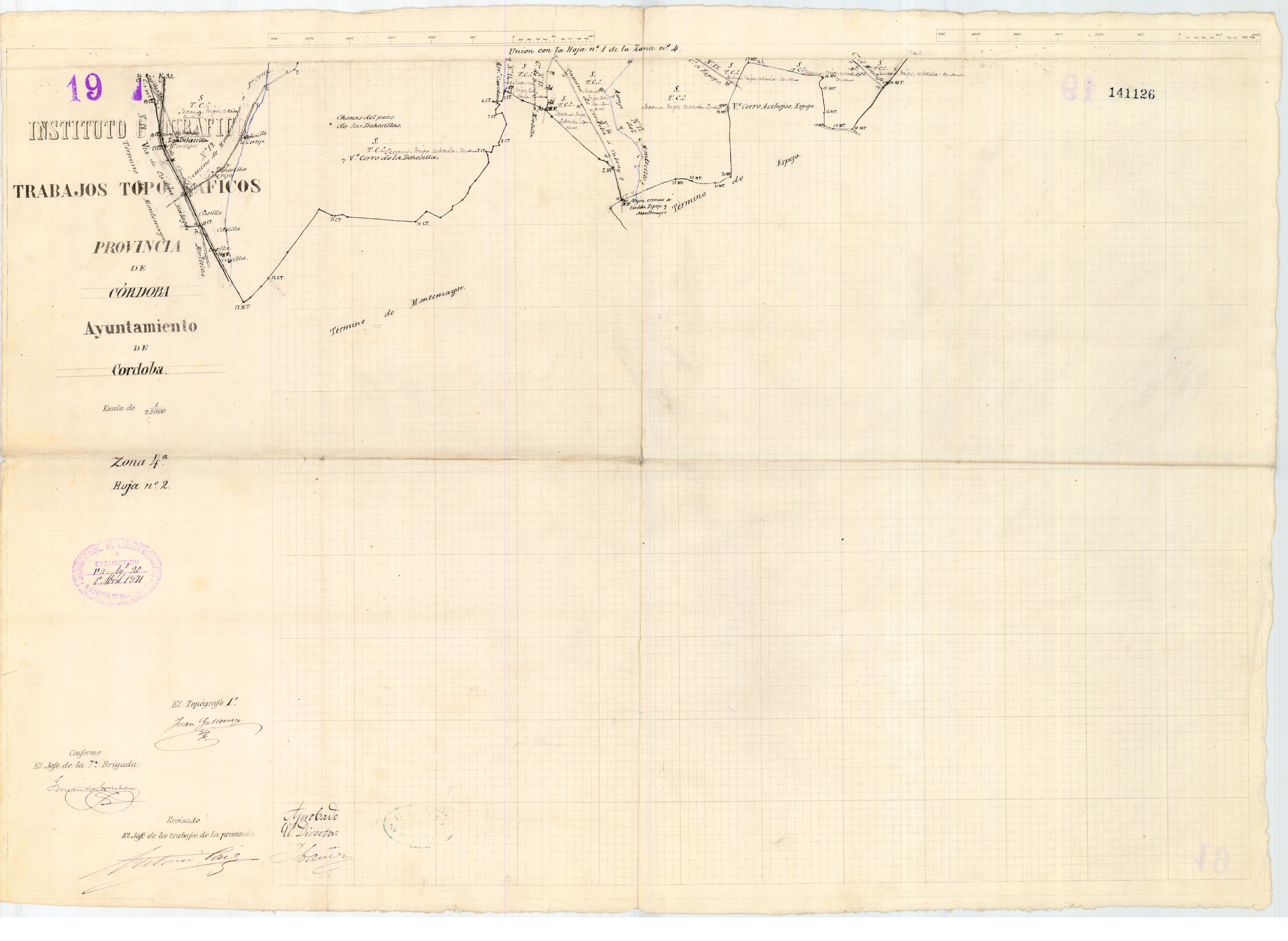

1-2_2 (ECW)- -JPG 1-2_1 (ECW)--JPG 2-2_1 (ECW)- -JPG 2-2_4 (ECW)- -JPG 2-2_5 (ECW)- -JPG 4_3 (ECW)- -JPG 4_4 (ECW)- -JPG
1-2_3(ECW)- -JPG 3_1 (ECW)--JPG 2-2_2 (ECW)--JPG 2-2_3 (ECW)--JPG 4_1 (ECW)--JPG 4_2 (ECW)--JPG

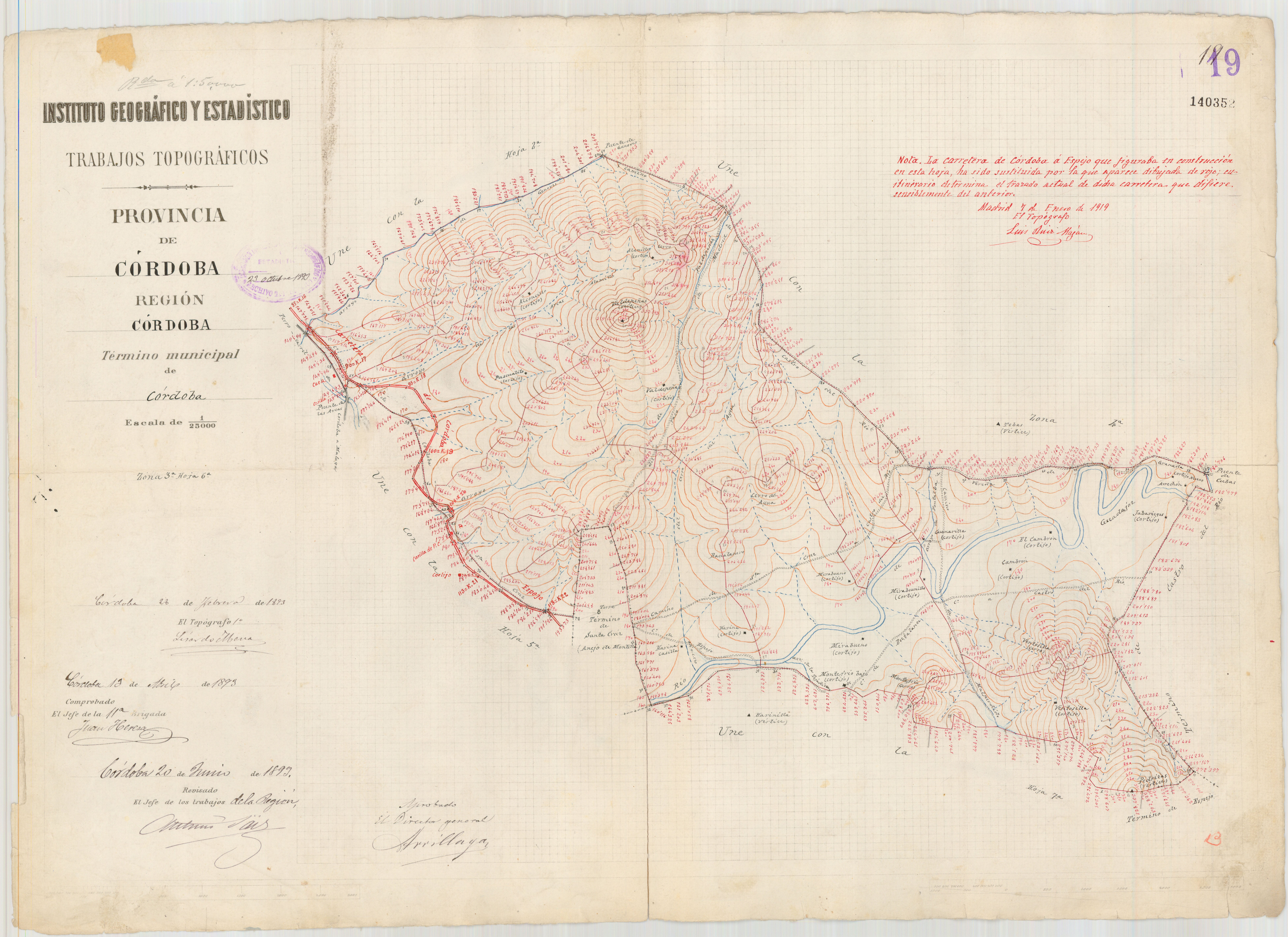

3_3 (ECW)- -JPG 3_2 (ECW)--JPG 3_6 (ECW)--JPG
3_4 (ECW)--JPG
3_5 (ECW)- -JPG 3_7 (ECW)- -JPG


Planos de población

Santa María de Trassierra (1891)

Las Ventas de Alcolea (1891)

Las Minas de Cerro Muriano y Alcolea (1919)


Mapa topográfico nacional

MTN50-0922-1898-nnn-Santa Maria de Trassierra 640x471

En las instrucciones antes mencionadas se especifica que los mapas obtenidos se publicarían a escala 1:50.000 y dividido en hojas de 20 minutos de base por 10 minutos de altura en el sentido de los meridianos. Este es el comienzo de la serie de planos cartográficos que conocemos hoy día. Normalmente los planos de la primera edición es muy similar a los trabajos topográficos antes comentados, por lo que prácticamente, al menos para una primera investigación, nos pueden servir perfectamente. La primera hoja se publicó en 1875 mientras que la última se demoró a 1968 (Sastre y Yuste, 2004).


Toda la serie de planos oficiales del IGN se puede descargar gratuitamente desde el Centro de Descargas de, Centro Nacional de Información Geográfica http://centrodedescargas.cnig.es.

También se pueden visualizar la primera serie de estos mapas mediante visualizadores de WMS, con la dirección http://www.idee.es/wms/IGN-1EdicionMTN50/IGN-1EdicionMTN50.

En el caso andaluz se puede adquirir el CD “Cartografía de un siglo. Andalucía en la primera edición del Mapa Topográfico Nacional 1:50.000” que contiene la primera edición para toda Andalucía.

Al menos en el caso de Córdoba, las distintas ediciones del plano oficial del IGN apenas introducen variaciones con respecto a la primera, salvo las nuevas carreteras, hasta la de 1979.

A partir de los años 70 van desapareciendo los nombres de los caminos, y los planos topográficos se vuelven prácticamente inútiles para encontrar los caminos públicos, ya que no se distingue en absoluto entre caminos públicos y privados.

En el IGN se puede descargar en formato JPG y ECW. Como esta cartografía está disponible por WMS no vemos necesario descargar el formato ECW

901 Villaviciosa (1898) 902 Adamuz (1897) 903 Montoro (1896)
922 Santa María de Trassierra (1898) 923 Córdoba (1896) 924 Bujalance (1899)

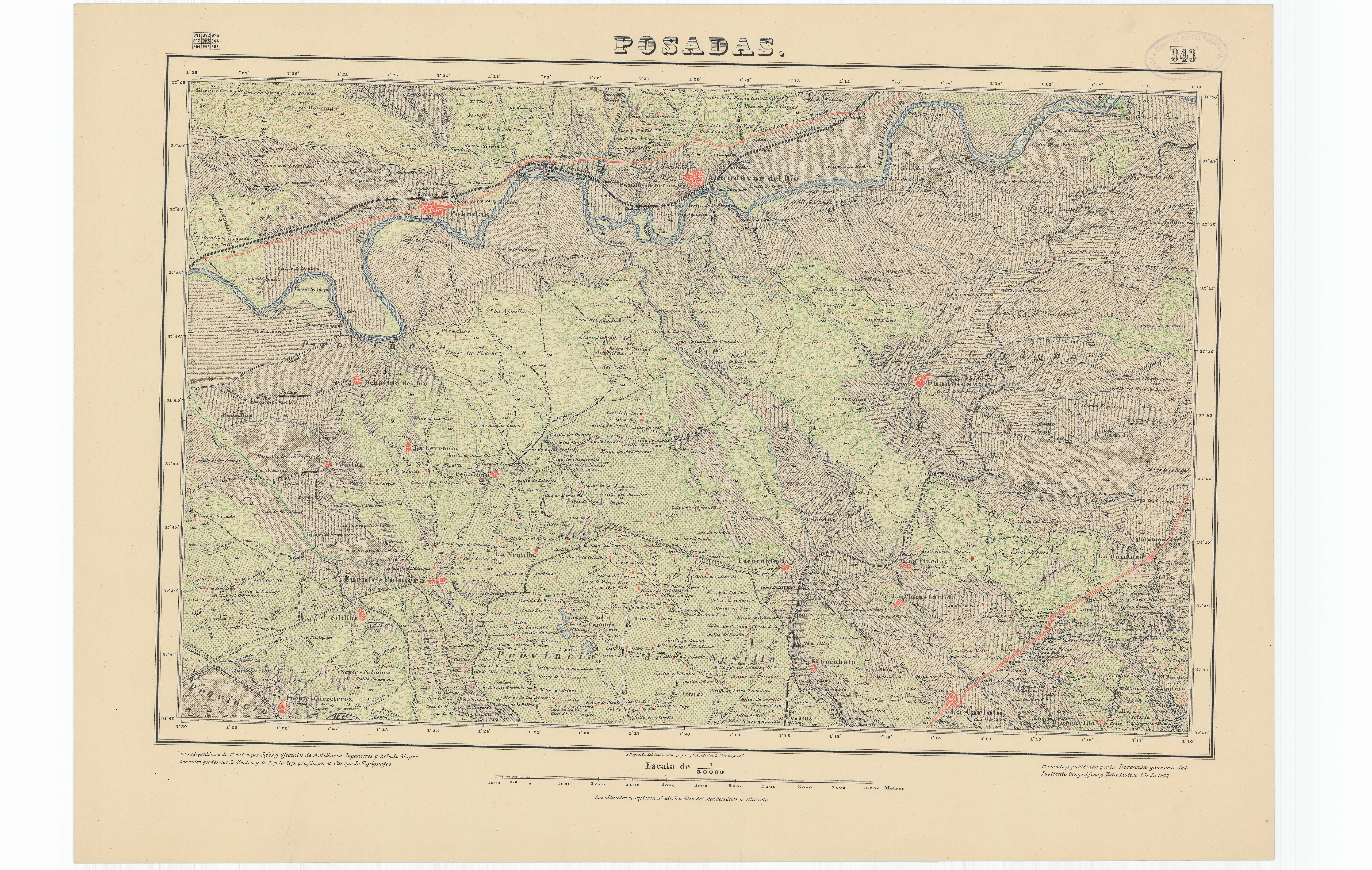

943 Posadas (1902) 944 Espejo (1899) 945 Castro del Río (1899)

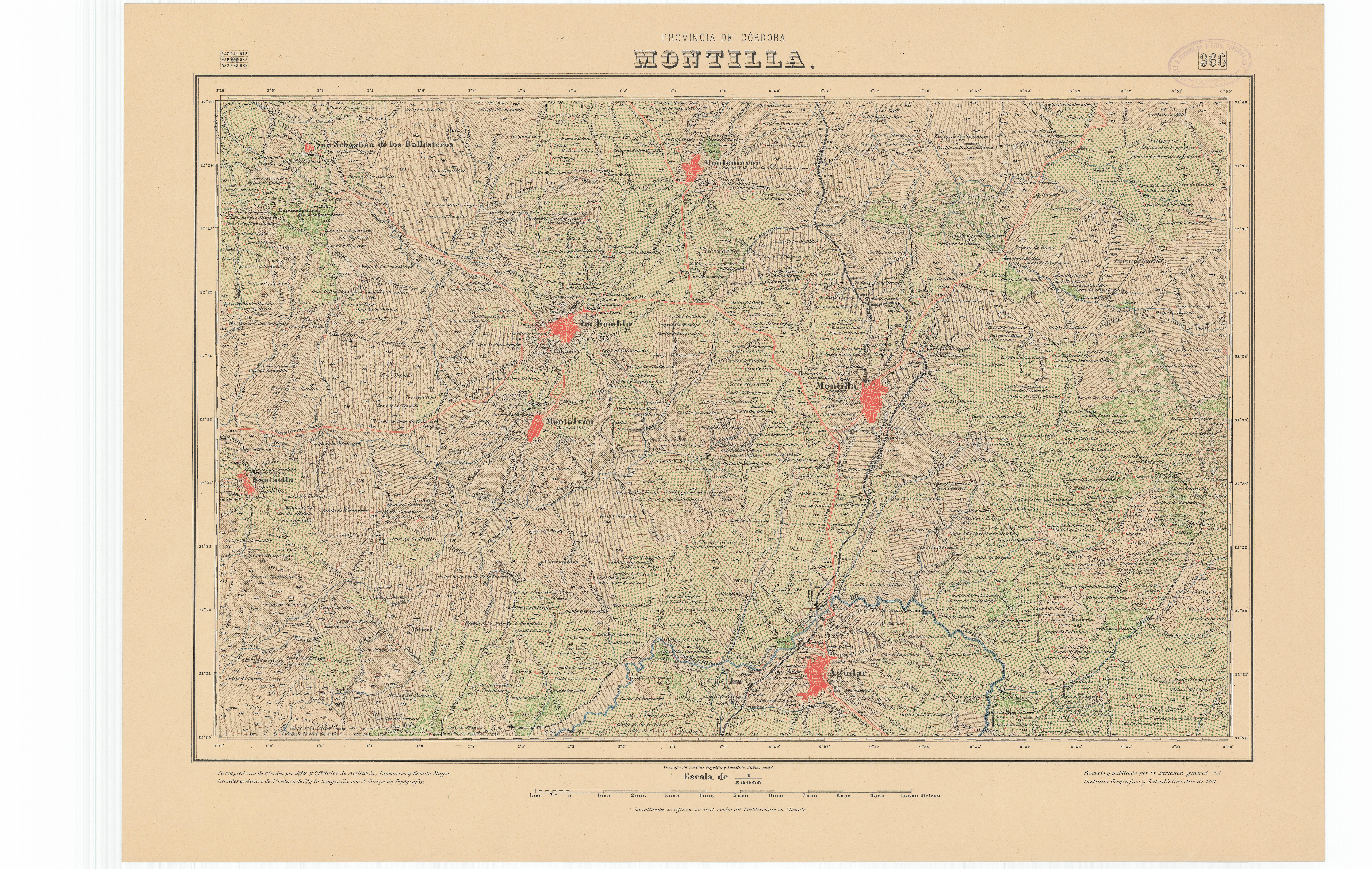

965 Écija (1905) 966 Montilla (1901) 967 Baena (1907)
